授权公布号:CN219011637U
一种用于装配展览中心幕墙的节点结构
有效
申请
2022-11-18
申请公布
1970-01-01
授权
2023-05-12
预估到期
2032-11-18
申请号 | CN202223067504.4 |
申请日 | 2022-11-18 |
授权公布号 | CN219011637U |
授权公告日 | 2023-05-12 |
分类号 | E04B2/96;E04B1/38 |
分类 | 建筑物; |
申请人名称 | 广东雷诺丽特实业有限公司 |
申请人地址 | 广东省肇庆市高新区滨江路17号新科电子发展有限公司内 |
专利法律状态
2023-05-12
授权
状态信息
授权
摘要

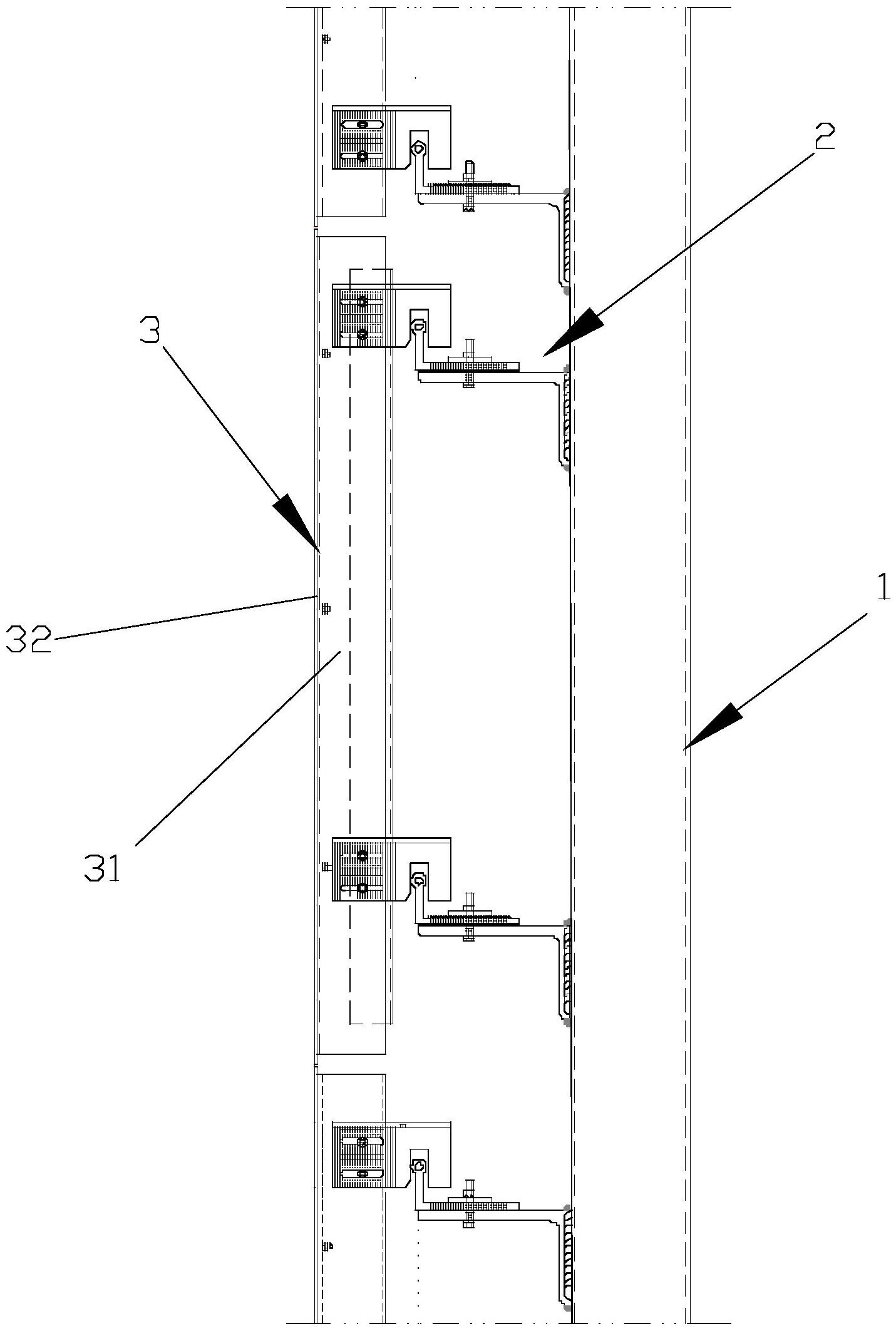

本实用新型公开一种用于装配展览中心幕墙的节点结构,包括安装方通,装配在所述安装方通上的装配节点,以及扣装在所述装配节点上的幕墙结构,所述装配节点包括与安装方通焊接固定的直角安装座,放置在所述直角安装座上方的装配型材,与所述装配型材抵接放置的金属板,依次穿过直角安装座、装配型材和金属板进行固定的螺柱,一端与在幕墙结构装配的、另一端与装配型材装配的角钢;装配型材与角钢为活动装配,能够拆分,使用时,角钢与幕墙结构固定,方便幕墙结构与装配型材通过扣装的方式进行安装,此外,角钢上设置有两条平行的镂空槽,在与幕墙结构装配时,能够调整幕墙结构的装配位置。
