授权公布号:CN210369636U
一种集成房屋的楼梯结构
有效
申请
2019-07-09
申请公布
1970-01-01
授权
2020-04-21
预估到期
2029-07-09
申请号 | CN201921059952.5 |
申请日 | 2019-07-09 |
授权公布号 | CN210369636U |
授权公告日 | 2020-04-21 |
分类号 | E04F11/02;E04F11/035 |
分类 | 建筑物; |
申请人名称 | 四川福美来新型建筑材料有限公司 |
申请人地址 | 四川省遂宁市大英县蓬莱镇工业集中发展区席家沟 |
专利法律状态
2020-04-21
授权
状态信息
授权
摘要

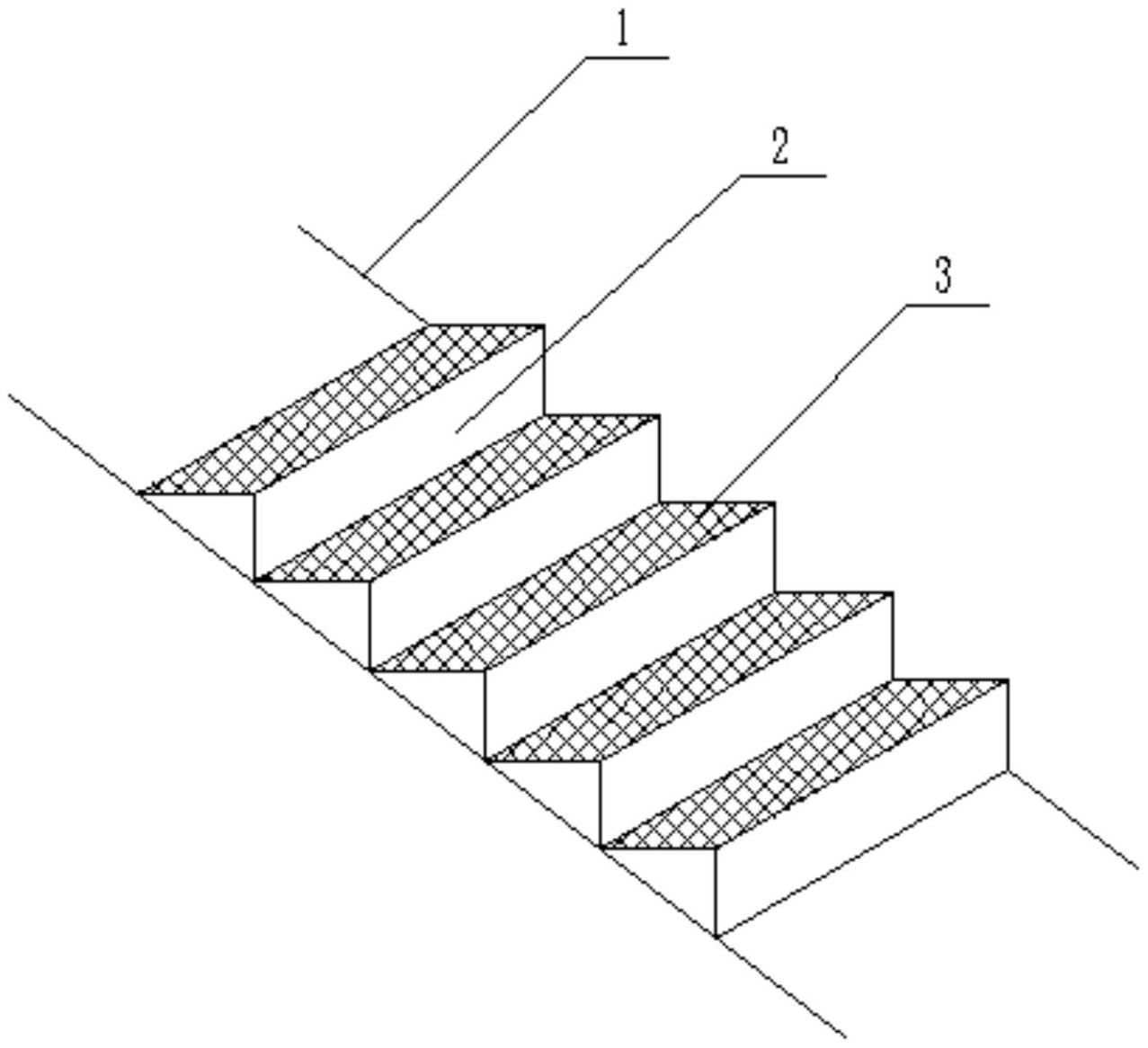

本实用新型公开了一种集成房屋的楼梯结构包括依次连接的多个台阶,且阶梯位于抬梁上方,所述台阶由踩面和踢面直角连接而成;踩面为实心长方体,所述实心长方体侧面由4根角钢依次连接而成;所述4根角钢包括2根短角钢和2根长角钢,4根角钢底部设置水泥板形成一端为开口的矩形腔,4根角钢的直角面位于矩形腔内部;所述矩形腔内设置钢筋和混泥土组成实心长方体;踢面包括多个矩形管,且上下连接形成矩形体,所述矩形管与长角钢长度相同;位于顶部的矩形管的上表面与长角钢底面连接,位于底部的矩形管下表面与抬梁或下级台阶的踩面连接;所述矩形体侧面与实心长方体侧面位于同一平面。
