授权公布号:CN219818143U
一种便于排屑的开孔器
有效
申请
2023-02-13
申请公布
1970-01-01
授权
2023-10-13
预估到期
2033-02-13
申请号 | CN202320208076.8 |
申请日 | 2023-02-13 |
授权公布号 | CN219818143U |
授权公告日 | 2023-10-13 |
分类号 | B23B51/05 |
分类 | 机床;不包含在其他类目中的金属加工; |
申请人名称 | 浙江贝利工具有限公司 |
申请人地址 | 浙江省温州市乐清市芙蓉镇山外湾村 |
专利法律状态
2023-10-13
授权
状态信息
授权
摘要

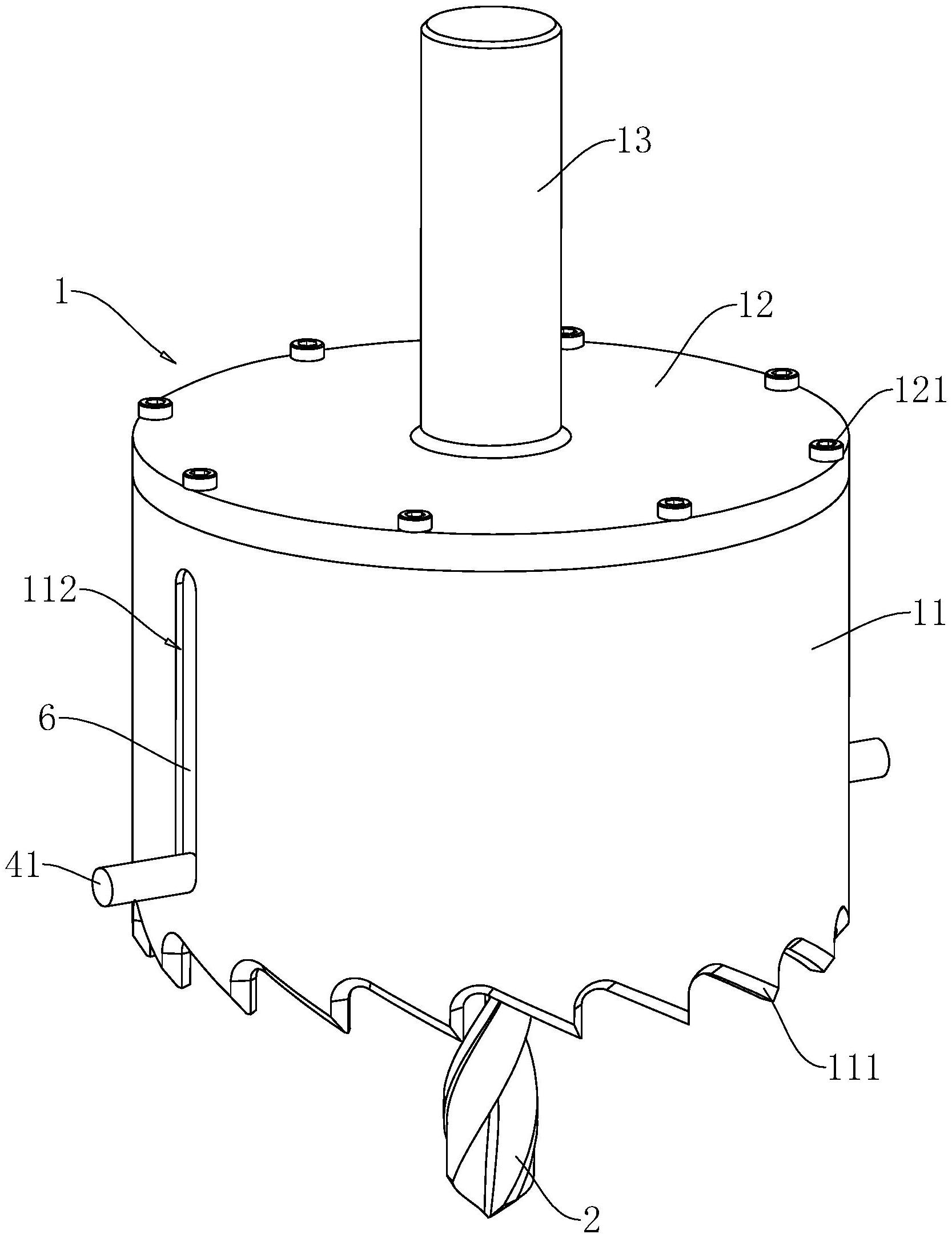

本申请涉及开孔器的技术领域,公开了一种便于排屑的开孔器,其包括刀体、固定设置在刀体上的钻杆、套设在钻杆外侧的复位弹簧,所述刀体中开设有用于收容废料的容纳腔,所述复位弹簧用于驱动容纳腔中的废料排出刀体,所述复位弹簧的一端固定于刀体上、另一端固定连接有推板,所述推板的周向侧壁固定有一端伸出刀体的移动杆,所述刀体上开设有供移动杆滑动穿设的移动孔,所述移动孔的延伸方向平行于复位弹簧的伸缩方向。本申请具有便于排出刀体中废料的效果。
