授权公布号:CN220397801U
叶片及格栅组件
有效
申请
2023-07-18
申请公布
1970-01-01
授权
2024-01-26
预估到期
2033-07-18
申请号 | CN202321894192.6 |
申请日 | 2023-07-18 |
授权公布号 | CN220397801U |
授权公告日 | 2024-01-26 |
分类号 | F24F13/10 |
分类 | 供热;炉灶;通风; |
申请人名称 | 大金(中国)投资有限公司 |
申请人地址 | 北京市东城区东长安街1号东方广场东一办公楼11层 |
专利法律状态
2024-01-26
授权
状态信息
授权
摘要

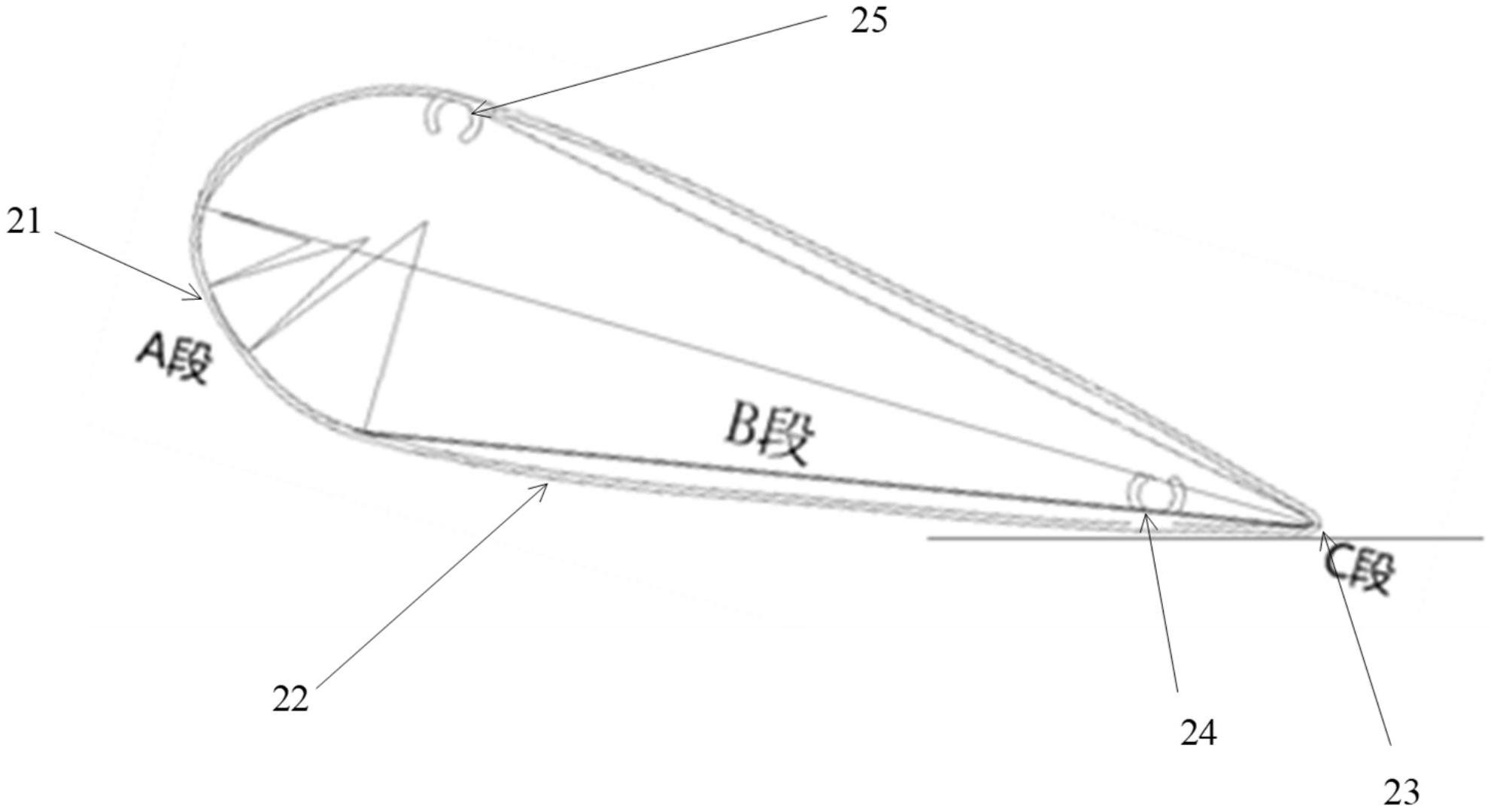

一种叶片及格栅组件。所述叶片的与长度方向正交方向上的截面形状形成为机翼型,包括迎风面和背风面,所述迎风面主要包括前段(21)、中段(22)和后段(23),设所述前段的曲率半径为RA,所述后段的曲率半径为RC,各曲率半径的关系为RC<RA。结构简单且能减少叶片对气流的阻碍,而且能增强美观性。此外,能防止气流短路,影响室外机的散热效果。
